主要技术指标

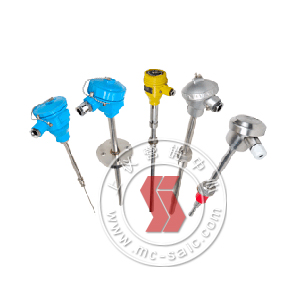

变送器部件的是小型化的，可安装于热 电偶热 电阻的接线盒内，成为一体化温度变送器。
作为一体化温度变送器在工业现场直接输出4～20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。
变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。
具有线性化校正功能，热电偶温度变送器具有冷端温度自动补偿功能。
应用面广、既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。
铂热电阻
铂热电阻的精度等级：A或B级
分度号：Pt100 0℃时的电阻值：R0=100±0.06Ω（A级）
R0=100±0.12Ω（B级）
允许偏差Δt(℃):
Pt100±(0.15+0.002∣t∣)(A级)
Pt100±(0.30+0.005∣t∣)(B级)
Cu50±0.1%R0
Cu100±0.1%R0
热响应时间：Т0.5<90S
变送器部件
输入：热电阻：Pt100、Cu50、Cu100
热电偶：K.E.S.B.T.N.
输出：在量程范围内输出4～20mA直流信号与热电阻的输入电阻信号成线性与热电偶输入的毫伏信号成线性。
基本误差：计算公式 Δ=Δ1+Δ2
Δ1热电偶（阻）允差对应输出基本误差。
Δ2变送器输出基本误差Δ2=±0.5%FS
传送方式：二线制
变送器工作电源电压最低12V，最高35V，额定工作电压24V。
负载：极限负载电阻按下式计算：
RL（max）=50×(Vmin－12)(即24V时负载电阻可在0～600Ω范围内选用，额定负载250Ω。)
正常工作环境：
a.环境温度：－25℃～80℃（危险场所不高于70℃）。
b.相对湿度：5%～95%。
c.机械振动：f≤55Hz，振幅<0.15mm
d.周围空气中不含有引起变送器腐蚀的介质。
e.环境温度影响：≤0.05%/1℃
□ 型号表示
|
S |
B |
W |
□ |
输出性 质 |
传感器 |
电路类别 |
器件类别 |
安装固定形式 |
接线盒形 |
设计序号 |
补充说明 |
|
电动单元组合仪表DDZ-S系列 |
变送单元 |
温度 |
无）通用型 R热电偶 Z热电阻 |
2）输出与对应温度呈线性
4）输出与对应输入信号呈线性 |
0） 通用型 热电偶
1） E镍铬－铜镍
2） K镍铬－镍硅
3） S铂铑10－铂
4） B铂铑30－铂铑6
5） T铜－铜镍
8）N镍铬硅－镍硅 热电阻 1） Cu50铜电阻
2） Cu100铜电阻
4）Pt100铂电阻 |
8）非隔离型带测温元件 |
0） 常规型 1） 智能型 |
1） 无固定装置
2） 固定螺纹
3） 活动法兰
4） 固定法兰
5） 角尺形（热电阻无）
6） 固定螺纹锥形保护管
9）热套保护管（特殊） |
3）防水式 |
S）引进铂电阻 0）热电偶 |
无）常规型 K）铠装型 |
, , , , ,
